ダイヤモンドの鑑定書

　世界的に有名な発行機関は以下です。発行される鑑定書は全て英語になります。

• HRD 　HRD(Hoge Raad voor Diamant) は1975年に設立された、ベルギーにある4つのダイヤモンド取引所を総括する公益法人です。IDC規則（International Diamond Counsil Rules）を主導する機関ですが、IDC規則とはダイヤモンドを格付けする際のルールブックのようなもので、世界中の鑑定機関で遵守されています。
• GIA 　GIA(Gemological Institute of America)とは宝石学の研究と教育とを目的として1931年に設立されたアメリカの機関で、ダイヤモンドの鑑定業務も行っています。ダイヤモンドの価値基準である「4C」の概念を考案した組織でもあり、独自の格付け基準によって宝石の鑑定を行います。
• EGL 　EGL (European Gemological Laboratory)とは1974年に設立された組織で、国際基準にのっとった鑑定業務を行っています。
• IGI 　IGI(International Gemmological Institute)とは1975年に設立された、ダイヤモンドや色つき宝石の鑑定業務を行う組織です。アントワープに本部があり、日本（東京）を含めた世界中に支部をもちます。

　日本においてダイヤモンドの鑑別（grading＝グレーディング）を行う団体は以下で、日本語の鑑定書を発行してくれます。宝石の鑑別士は国家資格ではありませんので、全て民間の企業・団体になります。

• 中央宝石研究所 　Central Gem Laboratoryの頭文字をとってCGLとも呼ばれる日本最大の鑑定機関です。HRDと提携しています。 中央宝石研究所
• GIA JAPAN 　GIA JAPANのラボ部門であるAGTジェムラボラトリーが鑑定業務を行っています。 GIAとは4Cを考案したアメリカの団体で、GIA JAPANはその日本支部になります。 GIA JAPAN

　ダイヤモンドのクラリティに影響を及ぼすインクルージョンとブレミッシュについて解説します。

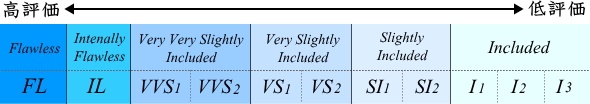

　GIAの基準を基にした場合、ダイヤモンドのクラリティは、以下で示す11段階で評価されます。

• Flawless(FL) 　FLとは、10倍拡大下で観察しても、インクルージョンやブレミッシュが見つからない状態です。
• Internally Flawless(IF) 　IFとは、10倍拡大して観察してもインクルージョンはないが、若干のブレミッシュが表面に認められる状態です。
• Very, Very Slightly Included(VVS) 　VVSとは、熟練した鑑定士が10倍に拡大してみても視認することが困難なインクルージョンを含む状態です。VVS1はVVS2よりもクラリティが高いときに用いられるサブグレードです。
• Slightly Included(SI) 　SIとは、熟練した鑑定士が10倍に拡大して観察したとき、容易に発見できるインクルージョンを含む状態です。ＳＩはさらに、1-3までの3つのサブグレードに分けられます。
• Included(I) 　Iとは、熟練した鑑定士が10倍に拡大して観察した時、明らかにインクルージョンが含まれていると視認できる状態です。Iはさらに3つのサブグレードに分けられます。SIは比較的クラリティの高いもの、S2は容易に発見できるインクルージョンを含むもの、S3はダイヤモンドの輝きや耐久性に影響を及ぼすような、明らかな異物があるものを指します。

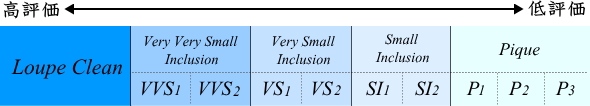

　またHRDの基準を基にした場合、ダイヤモンドのクラリティは、以下で示す10段階で評価されます。

• Loupe Clean 　Loupe Clean（ループクリーン）とは、自然光の下、ルーペで10倍に拡大して観察した際、いかなるインクルージョンも認められない状態です。まずは顕微鏡で10倍以上に拡大して調べ、もしインクルージョンがが見つかれば、10倍ルーペを用いて肉眼で確認できるかどうかを再検査します。おおむね、インクルージョンの大きさが5ミクロン（1ミクロンは1／1000ミリメートル）以下の場合にLoupeCleanと評価されます。
• Very, Very Small Inclusion(VVS) 　VVSとは、熟練した鑑定士が10倍に拡大してみても視認することが困難なインクルージョンを含む状態です。VVS1はダイヤモンドのテーブルファセットから見えるインクルージョンの大きさが12ミクロン程度、そしてVVS2は25ミクロン程度の場合を指します。
• Very Small Inclusion(VS) 　VSとは、熟練した鑑定士が10倍に拡大して視認することができる極小のインクルージョンを含む状態です。VS1はダイヤモンドのテーブルファセットから見えるインクルージョンの大きさが40ミクロン程度、そしてVS2は70ミクロン程度の場合を指します。
• Small Inclusion(SI) 　SIとは、熟練した鑑定士が10倍に拡大して観察したとき、容易に発見できるインクルージョンを含む状態です。S1、S2とも、ダイヤモンドのテーブルファセットから見えるインクルージョンの大きさが150ミクロン程度のものを指します。
• Pique(P) 　Pとは、裸眼では視認できないが、熟練した鑑定士が10倍に拡大して観察した時、明らかにインクルージョンが含まれている状態です。P1はダイヤモンドのテーブルファセットから見えるインクルージョンの大きさが0.5mm程度、P2は1.5mm程度、そしてP3は3mm以上の場合を指します。

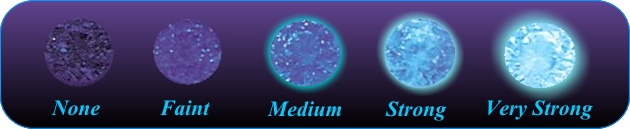

　GIAにおけるクラリティの鑑定手順は、暗視野照明（darkfield illumination）の元で10倍に拡大して行われます。GIAラボラトリーは標準装置として二眼ステレオ顕微鏡を用いていますが、これは暗視野照明のほかダイヤモンドの蛍光性を調べるための紫外線照射機能付きです。顕微鏡の接眼レンズ部分には測定用の目盛りがついており、発見したインクルージョンのサイズが測定できるようになっています。なお、インクルージョンの位置や大きさは、後述する「Plot」という項目に記載されます。手持ちルーペで原始的に鑑定を行う際は、暗視野照明が難しいため、ダイヤモンドのクラウン部に光が反射してしまわないよう、横から光を照射する必要があります。
　鑑定士はまずダイヤモンドを充分に洗浄した後、ピンセットを用いてガードルをはさむようにダイヤモンドをホールドします。鑑定士はテーブル面を通してキューレット部を観察し、インクルージョンが無いかどうかを視認します。次の段階では、ダイヤモンドをテーブル面とキューレット部を挟むようにして持ち直し、パビリオン部から入念に観察します。ファセットの一面の観察が終わると、鑑定士はダイヤモンドを回転させ、次のファセット面へと取り掛かります。インクルージョンが宝石内部にあるのか、表面部にあるのかを確定する際は、先述した暗視野照明を用います。インクルージョンの詳細を知りたい場合は、ルーペの代わりに二眼ステレオ顕微鏡を用いて観察しますが、インクルージョンがクラリティに及ぼす影響を評価する際は、再び10倍ルーペに戻って観察しなおします。こうして最終的なクラリティ評価が下されるのです。

　科学的に合成され、完全な結晶構造を持つ人工のダイヤモンドは、完全な透明色であり、いかなる色も含みません。しかし自然の中から採掘されるダイヤモンドは、大なり小なり何らかの色合いが付いているものです。そうした色は主として、化学的な不純物や結晶構造の不具合などに起因しており、色合いや濃度により、ダイヤモンドの価値は上がったり下がったりします。
　例えば、ダイヤモンドが黄色味がかっている場合は価格が安くなる一方、ピンクやブルー（ホープダイヤモンドに代表されるような）の色が濃ければ濃いほど、市場価値は高まります。
　このように、ダイヤモンドのカラーは価値を決定付ける重要な要因なのです。

　自然界で採掘されるダイヤモンドの多くは、薄い黄色～茶色の色合いを持っており、これらは「ノーマルカラー」と呼ばれます。一方、濃い黄色や茶色、及びその他の色をもつダイヤモンドは「ファンシーカラー」と呼ばれたりします。
　ダイヤモンドの鑑定においては上記「ノーマルカラー」のみが対象となりますので、鑑定書内のカラーグレーディング（色評価）は必然的に「どの程度黄色いか？」を示すものとなります。
　ダイヤモンドの色としては、グレー、ブルー、イエロー、オレンジ、レッド、グリーン、ピンク、パープル、ブラウン、果てはブラックに至るまで実に様々で、内部に含まれる不純物の特性や、不純物が光の吸収に及ぼす影響により、「TypeI」と「TypeII」という二つのグループに分類されます。

　薄い黄色～茶色の色合いをもつ、いわゆるノーマルカラーダイヤモンドのカラー評価（カラーグレーディング/color grading）は、ロンドンのダイヤモンドシンジケートが発案したもので、ダイヤの原石を売りさばく際の簡易評価法として始まりました。
　ダイヤモンドの取引が広まるにつれて色の評価法が世界中に広まるようになりましたが、初期の格付けにおいてはI, II, IIIや A, AA, AAAや A, B, Cなどが用いられていたようです。評価基準が中途半端なDからスタートするのは、それ以前に散々使われていたA,B,Cと混乱しないようにした、というのが通説になっています。

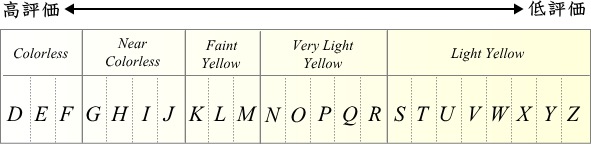

　現代におけるダイヤモンドのカラーグレーディングに関しては、GIA(Gemological Institute of America)の採用しているものが最も有名です。なお、色合いがZよりも濃い場合は「ファンシーカラー」というカテゴリに分類され、ダイヤモンドの鑑定対象外となります。

• Colorless　無色の状態です。
• Near Colorless　限りなく無色に近い状態です
• Faint Yellow　薄い黄色がついた状態です。一般的にカラーグレードがK以降のダイヤモンドについては、カラーグレーディングと共に色を表す記述が添えられます（M/Faint Brownなど）。
• Very Light Yellow 　わずかに薄黄色が認められる状態です。
• Light Yellow 　薄黄色が認められる状態です。

　ダイヤモンドのカラー評価手順は、まず色の規準となるマスターストーンと、評価対象となるダイヤの色を見比べることから始まります。
　評価する際は、日光と同じ光量のランプが設置されたライティングボックス（Lighting Box）の中で行われます。このとき、ダイヤモンドはクラウン部が下、パビリオン部が上になるように設置されます。ダイヤモンドがすでに指輪などに加工されている場合は、評価対象となるダイヤのテーブルファセット（ダイヤモンド上部の最も広い面）と、マスターストーンのテーブルファセットとをなるべく近づけ、光の条件が極力同じになるようにして比較評価します。
　鑑定を専門で行っている機関は、色評価を行う際のマスターストーンの全セットをそろえていることが多いですが、小売店などで働く鑑定士は、フルセットのミニチュア版とも言える5種のマスターストーンセットだけで済ませることが多いようです。たとえばE,G,I,K,Mのマスターストーンだけをそろえ、その中間の色は鑑定士の主観と経験で決めるというやり方です。
　鑑定書におけるカラーグレーディングの欄には、グレードと共に「〇〇認定マスターストーンセット・No105」のように、色判断の基準となったマスターストーンが明記されます。

　ダイヤモンドの鑑定書内で、カラーグレーディングの近くに「色起源」（Color Origin）という項目がある場合、それはダイヤモンドの色が天然か人工かを示しています。
　科学技術の発達により、高温高圧処理や放射線処理などで、ダイヤモンドに人工的に色をつけることが可能になりました。ですから、「色起源」を明記することによって、購入者により真実に近い情報を提供することが出来るという訳です。なお、宝石に対して施される人工的な処理に関しては宝石の人工処理をご参照下さい。

　ノーマルカラーグレーディングの評価基準において、最も濃い色である”Z”よりも濃い色を持つダイヤモンド、及び黄色や茶色以外の色合いをもつダイヤモンドは「ファンシーカラー」と呼ばれ、ノーマルカラーとは違う方法で評価されます。
　この評価方法はルビーやエメラルド、サファイアなど色つきの宝石を評価する際の方法に近似していますが、一般的にファンシーカラーはダイヤモンドの鑑定対象から外されますので、鑑定書内に登場することはありません。GIAにおいては、色つき宝石を評価する際の27のサンプルカラーを設定しています

• Red系統（3色）Red, Orangish-Red, Reddish-Orange
• Orange系統（5色）Orange, Yellowish-Orange, Yellow-Orange, Orange-Yellow, Orangish-Yellow
• Yellow系統（5色）Yellow, Greenish-Yellow, Green-Yellow, Yellow-Green, Yellowish-Green
• Green系統（5色）Green, Bluish-Green, Blue-Green, Green-Blue, Greenish-Blue
• Blue系統（3色）Blue, Violetish-Blue, Bluish-Violet
• Violet系統（1色）Violet
• Purple系統（5色）Purple, Reddish-Purple, Red-Purple, Purple-Red, Purplish-Red

　ダイヤモンドのファンシーカラーに関しては、上記27色のほかに White (乳白色), Black (不透明), Gray, Pink, Brownなど追加の色基準があります。
　またダイヤモンド業界では、色を表す特殊な用語としてシャンペン（champagne）、コニャック（cognac）、コーヒー（coffee）などがあり、シャンペンはライトブラウン、コニャックはオレンジッシュブラウン（オレンジがかった茶色）、そしてコーヒーはディープブラウン（深い茶色）やヴィヴィッドブラウン（鮮明な茶色）を指し示す際に用いられます。なお、色の濃さに関しては以下のような基準で表記されます。

• Faint
• Very Light
• Light
• Fancy Light
• Fancy
• Fancy Dark
• Fancy Intense
• Fancy Deep
• Fancy Vivid

　ダイヤモンドのカットグレードは「プロポーション」（全体のバランス）と「フィニッシュ」（仕上がり具合）を総合的に評価した上で与えられ、評価が高い順に「Excellent（素晴らしい）　＞　Very Good（とてもいい）　＞　Good（いい感じ）　＞　Fair（まあまあ）　＞　Poor（イマイチ）」という格付けになります（GIA基準）。ただし、ある一定以上の大きさ（おおむね0.1ct以上）を持ち、なおかつファンシーカラー、ファンシーカットではないラウンドブリリアントカットのダイヤモンドだけが評価の対象となります。

　ダイヤモンド・カットの歴史は、中世後期にまで遡ることができます。それ以前におけるダイヤモンドは、採掘されたままの状態、つまりゴツゴツした八面体の無骨な姿のまま宝飾品として使われていたようです。ダイヤモンド・カットの第一歩は、まず原石の八面体ファセットを平らでピカピカなるまで研磨するということでした。この技法は「ポイントカット」（Point Cut）と呼ばれ、14世紀中頃にまで遡ることができます。1375年には、ダイヤモンド研磨師たちのギルド（組合）がドイツ・ニュルンベルグに設立されたという記録もあります。 　15世紀中ごろになると、ポイントカットが進化を遂げます。八面体上部にある、先のとがった部分を中ほどで切り取り、今で言う「テーブル」面が作られるようになりました。これが「テーブルカット」（Table Cut）です。破損を防止するためのキューレットの重要性が認識されたのもこの頃で、テーブルカットにはしばしばキューレットが並存しています。その後、ピラミッドの四つ角が削り取られて側面に8つの面が誕生し、「オールドシングルカット」（Old Single Cut／もしくはオールドエイトカット）と呼ばれるようになりました。こうした古典的なカッティング方法では到底ダイヤモンド本来の輝きを引き出すことは出来ません。当時のダイヤモンドの魅力は、主として艶（つや）や、そのずば抜けた硬さにあったようです。 　1476年頃、ルイ・ヴァン・ベルケムというベルギーの研磨師が、完全なシンメトリーを備えたファセット構成を考案します。彼のカットは、今日「ブリオレット」（Briolette）と呼ばれるものです。16世紀に入ると、「ローズカット」（Rose Cut）がアントワープで誕生します。オーロフ（Orloff）やサンシー（Sancy）など、インド産の有名な巨大ダイヤモンドもローズカットを彷彿（ほうふつ）とさせる外観を有していますが、こうしたダイヤモンドは西洋においてローズカットが誕生する以前から存在しているため、西洋の研磨師たちがインドのカットにインスパイアされたのではないか、という説もあります。 　17世紀に入り、いよいよ最初のブリリアントカットが登場します。これは「マザリンカット」（Mazarin）と呼ばれ、上部のクラウン部に17のファセットを持つのが特徴です。その後、ヴィンセント・ペルッチというイタリア・ヴェネチアの研磨師がマザリンカットを発展させ、クラウン部に33のファセットが作られるようになりました。これが「ペルッチ・カット」（Peruzzi）です。 　18世紀になると、「クッション」（Coushon）という通称でも呼ばれる「オールドヨーロピアンカット」（Old European Cut）が誕生します。下部のパビリオン部の深さや、ファセット構成が少しずつ変化しながらも、19世紀においてはこの「オールドヨーロピアンカット」がヨーロッパ中を席巻（せっけん）します。 　20世紀初頭、つまり1900年頃になると、研磨用の旋盤が発達し、現代ダイヤモンドカットの代表格である「ブリリアントカット」（Brilliant Cut）がいよいよ登場し始めます。1919年、マルセル・トルコウスキーという研磨師が、ダイヤモンドのブリリアンス（輝き）とファイア（光が分散した際に発する虹色）の両方を計算し、絶妙なバランスでカッティングする方法を編み出しました。彼の計算は、後に誕生する様々なブリリアントカットの礎（いしずえ）となっています。

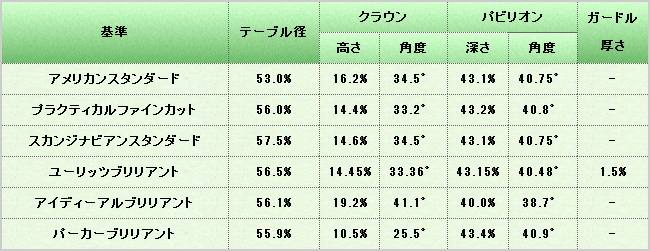

　一方、トルコウスキーが「理想的」としたカットも、現代の視点からすると完璧とはいえない部分もあります。ブリリアントカットは完璧に近いシンメトリーをなしていますが、ダイヤモンドにはあらゆる方向や角度から光が入射する可能性があります。トルコウスキーが活躍した20世紀初頭においては、こうした三次元における光の振る舞いや、ダイヤモンド内部に光が入った後の反射を計算することは困難だったため、ダイヤモンドの理想型を見直すべきである、という動きもあります。 　1970年代に入り、ブルース・ハーディングという人物が、トルコウスキーとは違った視点から数学的計算を行い、新しいカットデザインを発表しました。以来、ダイヤモンドカットにコンピュータシミュレーションや、特殊な顕微鏡なども導入されるようになっています。

　原石状態のダイヤモンドは、加工後の美しい姿からは想像もできないくらい貧相です。その隠れた美貌を表に引き出すためには、カットと研磨が欠かせません。ダイヤモンドをカットするに当たっては、主として「ライトパフォーマンス」（Light Performance）と呼ばれる3つの側面が重要となります。

　ダイヤモンドカット、および研磨の世界的な中心地はインドです。ダイヤモンドが12個あれば、その内の11個はインドで何らかの加工を受けているという割合です。
　インドのダイヤモンド産業では130万人の人々が従事しており、インドの800億ドルに及ぶ年間輸出総額の内、およそ14%を占めるほどです。世界で流通しているダイヤモンドのうち、個数ベースで見るとおよそ92%、価格ベースで見るとおよそ55%がインドのシェアになっています。
